Desarme ASUS VivoBook F505/X505: RAM, SSD y batería

La ASUS VivoBook F505/X505 presenta una dificultad poco evidente: batería, Wi-Fi y disco de 2,5 pulgadas quedan accesibles al retirar el conjunto superior, pero la memoria y el SSD M.2 están del otro lado de la placa en la unidad fotografiada. Una ampliación puede exigir desmontaje profundo.

Preparación e identificación

Confirmá en la etiqueta si se trata de X505ZA u otra variante, porque procesador, memoria y almacenamiento cambian según versión. ASUS conserva los manuales oficiales de la familia X505ZA. Apagá el equipo, desconectá todo y trabajá con protección antiestática.

Separar el teclado y la base

Retirá los once tornillos inferiores observados, ordenándolos por posición. En este diseño se levanta el conjunto superior con teclado, no solamente una tapa inferior. Liberá los clips con una púa plástica y abrí apenas desde el borde frontal: debajo siguen conectados los flex de teclado y touchpad.

Sostené el conjunto sin tensar las cintas. Levantá con cuidado las trabas de los conectores ZIF y extraé cada flex en línea recta. Una traba rota puede obligar a reparar el conector de placa.

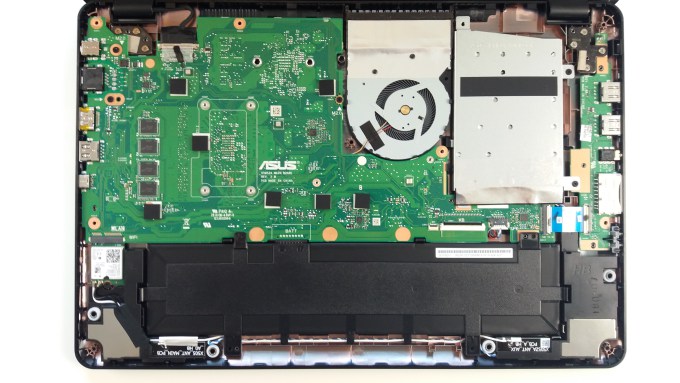

Componentes accesibles

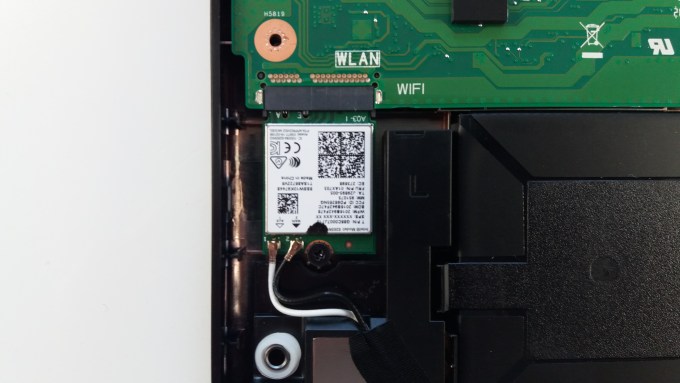

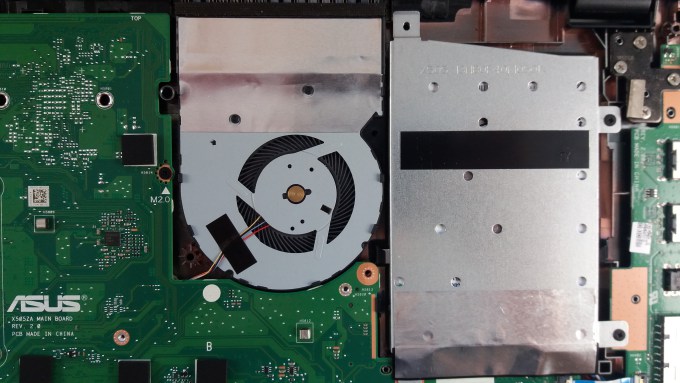

Desconectá primero la batería interna. En este lado quedan a la vista el módulo Wi-Fi y la bahía SATA de 2,5 pulgadas. La batería de la unidad observada es de 42 Wh, pero el reemplazo debe coincidir en número de parte, voltaje y conector. Para el disco conservá caddy y cable y realizá una copia de seguridad previa.

RAM y SSD M.2: acceso avanzado

En la configuración fotografiada, la cara posterior de la placa contiene memoria soldada, una ranura SO-DIMM y una posición M.2. Llegar a ellas requiere desconectar más flex, antenas, ventilador y fijaciones para extraer la motherboard. El SSD observado era M.2 SATA; no debe asumirse que todas las variantes acepten NVMe. Comprobá interfaz y submodelo antes de comprar.

Este nivel de desarme aumenta el riesgo de dañar conectores, puertos o la placa. Si solamente buscás una ampliación, conviene evaluar el costo y la compatibilidad antes de intervenir.

Armado y control

Reconectá todos los flex con sus trabas cerradas, colocá antenas y batería al final y verificá que ningún cable quede atrapado. Antes de ajustar todos los tornillos probá imagen, teclado, touchpad, Wi-Fi, carga, RAM y almacenamiento. Para una ampliación compleja o una falla de placa, consultá reparación de notebooks ASUS.
