Dell Latitude 7480 que enciende y se apaga sin imagen
Esta Dell Latitude 7480 con placa CAZ20 LA-E131P encendía, permanecía unos segundos sin imagen y se apagaba. Tras analizar su lectura SPI y reconstruir la región Intel ME con firmware oficial compatible, el técnico confirmó que el equipo funcionó correctamente. La imagen que dio resultado conservaba el BIOS, la NVRAM y los datos originales de la unidad.

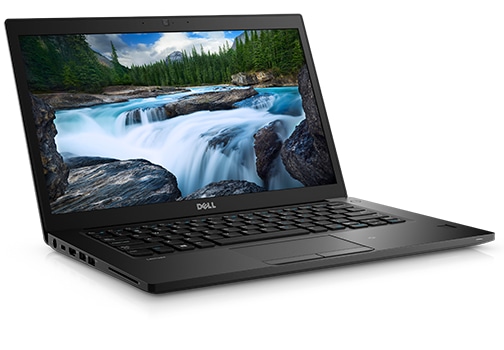

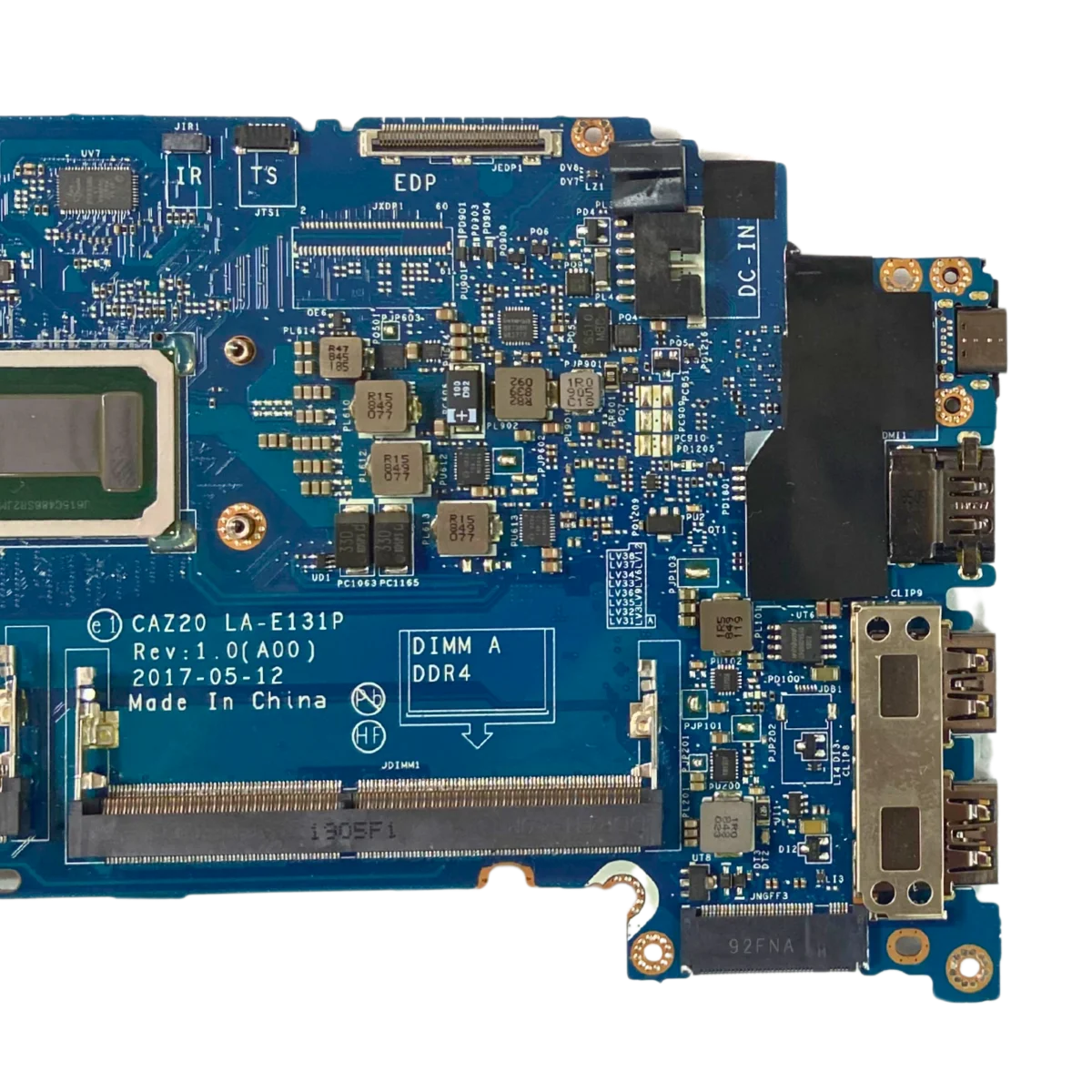

Fotografías de referencia del equipo y de la placa; no corresponden a la unidad intervenida. Portada: Coretek Computers.
El síntoma de la Latitude 7480
La secuencia era concreta: encendido, ausencia de imagen y apagado a los pocos segundos. Durante el encendido se informó un consumo cercano a 400 mA. Ese valor ayudó a describir lo observado en esta unidad; por sí solo no identifica qué circuito o estado de firmware provoca el apagado.
En el taller, un síntoma de este tipo exige contrastar el contenido de la memoria con la secuencia real de la placa. Por eso, el primer paso fue preservar la lectura y determinar qué contenía antes de generar una candidata.
| Equipo | Dell Latitude 7480 |
|---|---|
| Placa informada | CAZ20 LA-E131P |
| Lectura SPI | 16 MiB |
| BIOS identificada | 1.41.3 |
| Intel ME | 11.8.97.4739 · Corporate LP |
El código BIOS coincidía con el oficial de Dell
La comparación por regiones mostró un dato decisivo: los volúmenes de código BIOS examinados coincidían byte por byte con Dell 1.41.3. Las particiones de código ME comparadas también coincidían con la fuente oficial. Las diferencias relevantes estaban en los datos y el estado persistente del firmware.
Esto orientó una prueba que mantuviera el resto de la imagen sin cambios. El objetivo era comprobar el comportamiento del equipo con la región ME reconstruida, conservando los datos propios de la placa.
Dell publica el paquete BIOS 1.41.3 para Latitude 7280, 7380 y 7480. En este trabajo se verificaron el hash publicado y la firma del paquete, y se extrajeron sus componentes sin ejecutar el actualizador en la computadora de trabajo.
Qué significa ME limpio en este trabajo
En esta reparación, limpiar ME consistió en reconstruir su región a partir del firmware stock oficial de la misma versión y SKU, importando la configuración recuperada de la unidad. El resultado reinicializó su almacenamiento persistente y quedó identificado como Configured por el analizador.
El almacenamiento persistente de ejecución de ME se reinicializó durante la reconstrucción. La configuración importada requirió normalizar un ajuste de privacidad de redirección AMT al valor predeterminado; esa observación quedó registrada en el informe técnico.
La reinicialización de ME también puede afectar estado persistente de PTT/TPM y AMT. En un equipo con cifrado ligado al TPM, debe contemplarse la recuperación del volumen. El estado Configured describe el archivo generado; su funcionamiento se comprueba después en la placa.
QUÉ SE CONSERVÓ
BIOS y NVRAM originales, descriptor y configuración de plataforma, GbE/MAC, identidad y región EC de la lectura. El EC interno no se intervino.
Una imagen completa con un cambio delimitado
Se preparó una imagen SPI completa de 16 MiB usando la lectura original como base. Únicamente se sustituyó la región ME por la salida reconstruida. La comparación posterior verificó que todos los bytes fuera de ME permanecían iguales al original.
La validación incluyó cinco firmas RSA, cinco hashes de partición y 110 hashes de módulos o metadatos válidos. Las particiones de código ME comprobadas permanecieron idénticas al original y se mantuvieron intactos el código BIOS y los segmentos de arranque examinados.
| Elemento | Lectura original | Imagen probada |
|---|---|---|
| BIOS | 1.41.3 | 1.41.3, conservado |
| NVRAM | Datos de la unidad | Conservada íntegramente |
| Versión ME | 11.8.97.4739 | 11.8.97.4739 |
| Estado ME | Initialized | Configured, reinicializado |
| Comportamiento informado | Se apagaba sin imagen | Funcionamiento correcto |
Resultado de la prueba y alcance de la reparación
El técnico probó la primera variante y comunicó funcionamiento correcto. Ese resultado corresponde a la imagen con ME reinicializado y BIOS/NVRAM originales conservados.
También se había preparado una segunda candidata con BIOS oficial y NVRAM de fábrica adaptada a la unidad. Esa segunda imagen quedó de reserva y no cuenta con una prueba confirmada. La recuperación registrada corresponde a la primera.
El resultado es compatible con un problema relacionado con el estado o la configuración persistente de ME. Aun así, la prueba no demuestra que el código firmado estuviera corrupto ni identifica por sí sola el mecanismo exacto del fallo. Los arranques en frío, la carga, el funcionamiento del TPM y la estabilidad prolongada completan la evaluación del equipo.
Preguntas frecuentes sobre la Dell 7480 sin imagen
¿Una Dell Latitude 7480 que se apaga necesita siempre un BIOS nuevo?
El síntoma por sí solo no alcanza para decidirlo. En este caso, el código BIOS comparado coincidía con el oficial y la variante que funcionó mantuvo ese BIOS. El cambio se concentró en la región ME.
¿Se perdieron el Service Tag y los datos de la placa?
La variante probada conservó la identidad, la NVRAM, el descriptor y GbE/MAC originales. Las comprobaciones de bytes y hashes se usaron para verificar esa preservación.
¿Sirve este mismo dump para otra placa LA-E131P?
Cada unidad puede contener configuración e identidad propias. Para otro equipo corresponde analizar sus lecturas, confirmar plataforma y SKU y construir una imagen adaptada a esa unidad. El nombre de placa no basta para intercambiar imágenes completas.
