MSI GF63 sin video tras conectar HDMI: trasplante de CPU
La notebook seguía encendida, pero la imagen desapareció justo al conectar el HDMI de un proyector. En este caso de una MSI GF63, el trabajo sobre el procesador recuperó el video, la entrada al BIOS y el funcionamiento del equipo. El antecedente de la conexión orientó el diagnóstico; la prueba con un CPU donante aportó el resultado concreto.
Una MSI GF63 sin video puede llevarnos a revisar pantalla, memoria, firmware y placa. Acá había un detalle que merecía atención desde el principio: el momento exacto en que apareció la falla. Para entender qué podía haber recibido ese evento, cruzamos lo observado en banco con documentación del procesador y con el esquema facilitado para el análisis.
Una reparación que exige un taller especializado
El trasplante de un procesador BGA requiere experiencia, equipamiento y control del proceso. Una intervención incorrecta puede dañar la placa y el componente. Esta nota explica el criterio de diagnóstico y el resultado del caso; las referencias del esquema deben cotejarse con la revisión real de cada motherboard.
MSI GF63 sin video después de conectar un proyector
El equipo llegó con un antecedente preciso: al conectar el cable HDMI del proyector se perdió la imagen, mientras la notebook permaneció encendida. Después continuó encendiendo sin mostrar video. La identidad almacenada en el firmware correspondía a GF63 8RC, y el procesador fue identificado en el taller como un Intel Core i7-8750.
En las comprobaciones de banco se informaron las tensiones de alimentación establecidas y un consumo de aproximadamente 1 A. También se observaron señales hacia el procesador. Esos datos servían para situar el problema dentro de la secuencia de encendido, sin convertir el consumo total de la placa en una prueba de ejecución de código.
El síntoma inicial tampoco era solamente un conector HDMI que no detectaba un monitor. Había una pérdida de imagen del equipo. Por eso, una falla aislada en la alimentación local del puerto no alcanzaba, por sí sola, para explicar todo lo observado.
Por qué un procesador alimentado puede seguir sin arrancar
Que las fuentes se habiliten y haya consumo confirma actividad de alimentación. Para ver una imagen todavía deben cumplirse otras etapas: funcionamiento del procesador, inicialización de memoria, ejecución del firmware y preparación del sistema de display. Un amperaje aparentemente razonable puede coexistir con una detención en alguna de esas etapas.
La distinción útil para este caso fue separar alimentación de funcionamiento. El antecedente HDMI y las mediciones de banco dieron fuerza a la hipótesis del CPU. La prueba con un donante del mismo modelo permitió contrastarla con un resultado observable.
Un circuito puede conservar parte de sus funciones y fallar en otra. Por eso el diagnóstico se apoyó en el recorrido de las señales y en el síntoma completo: había encendido, pero faltaba imagen tanto para trabajar con el equipo como para observar el BIOS.
El HDMI y el i7-8750H: qué dice el datasheet

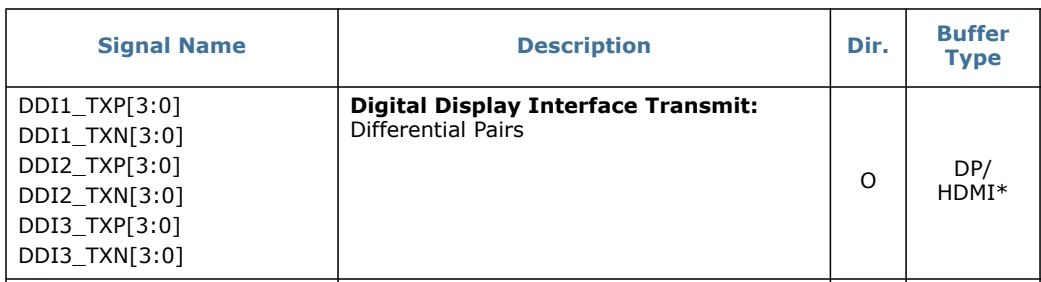

Intel incluye al Core i7-8750H en la familia Coffee Lake H con encapsulado BGA1440. En el datasheet 337344-001, volumen 1, la tabla 6-9 de la página 119 define DDI1, DDI2 y DDI3 como interfaces diferenciales de display capaces de transportar DisplayPort o HDMI. Es documentación del procesador, no un pinout universal de la placa MSI.
Ver la tabla de señales Intel en tamaño completo
Ese dato explica por qué el CPU puede ser relevante ante un incidente en un puerto de video: el procesador contiene interfaces de display que salen del encapsulado hacia los circuitos de la motherboard. Para saber cuál usa un conector específico, todavía hay que seguir las redes de su esquema.
Siguiendo las líneas HDMI: DDI2, capacitores y PCH
Alcance de las figuras técnicas
La lectura del caso se identifica como GF63 8RC / familia MS-16R1. El esquema aportado para explicar las conexiones es MS-16R3, revisión 1.0. Las capturas y designadores de esta nota pertenecen a ese documento de referencia; no establecen por sí solos que otra revisión tenga los mismos componentes o números de pin.

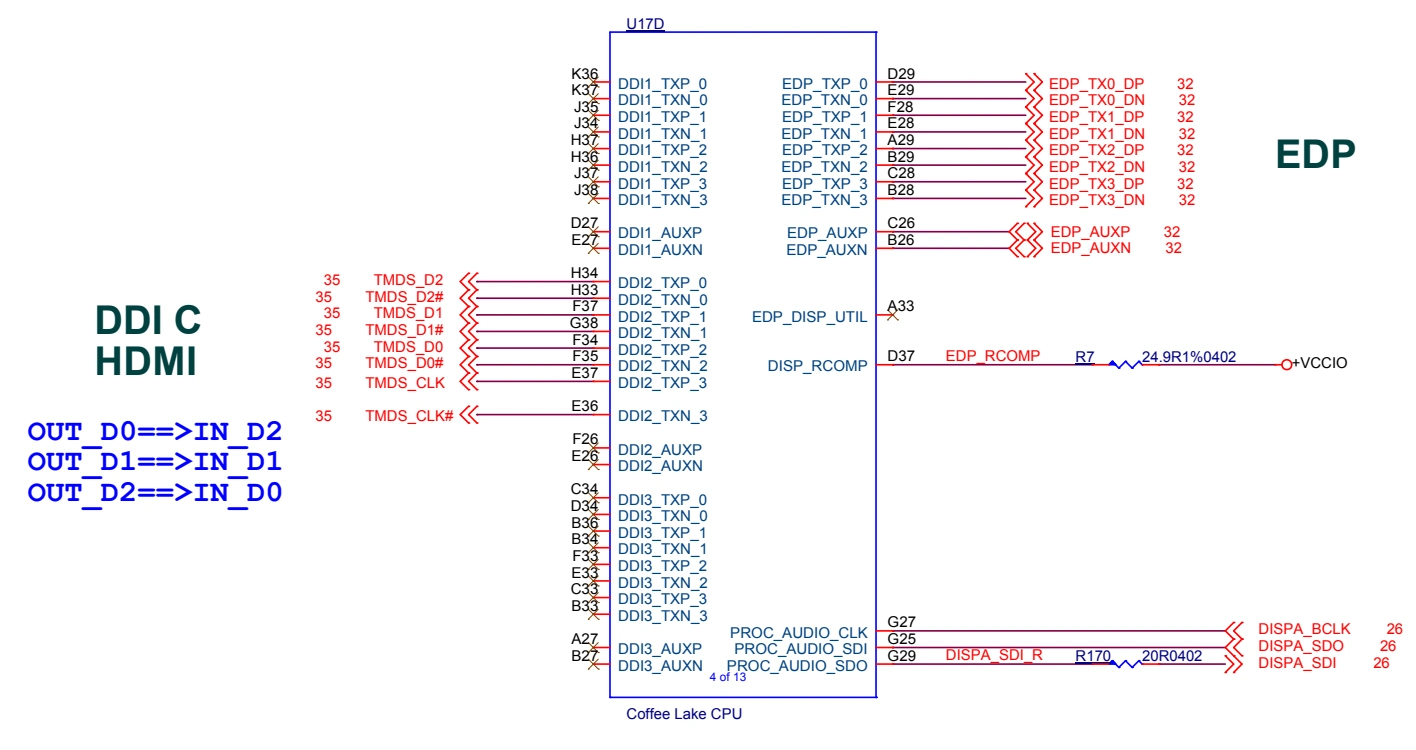

En la hoja 4 del plano de referencia, los pares de video y reloj del HDMI se conectan a DDI2 del CPU U17. La nomenclatura del procesador aparece como DDI2_TXP y DDI2_TXN. Del otro lado, las redes se identifican como TMDS_D0, TMDS_D1, TMDS_D2 y TMDS_CLK.
Ver el bloque CPU y DDI2 en tamaño completo

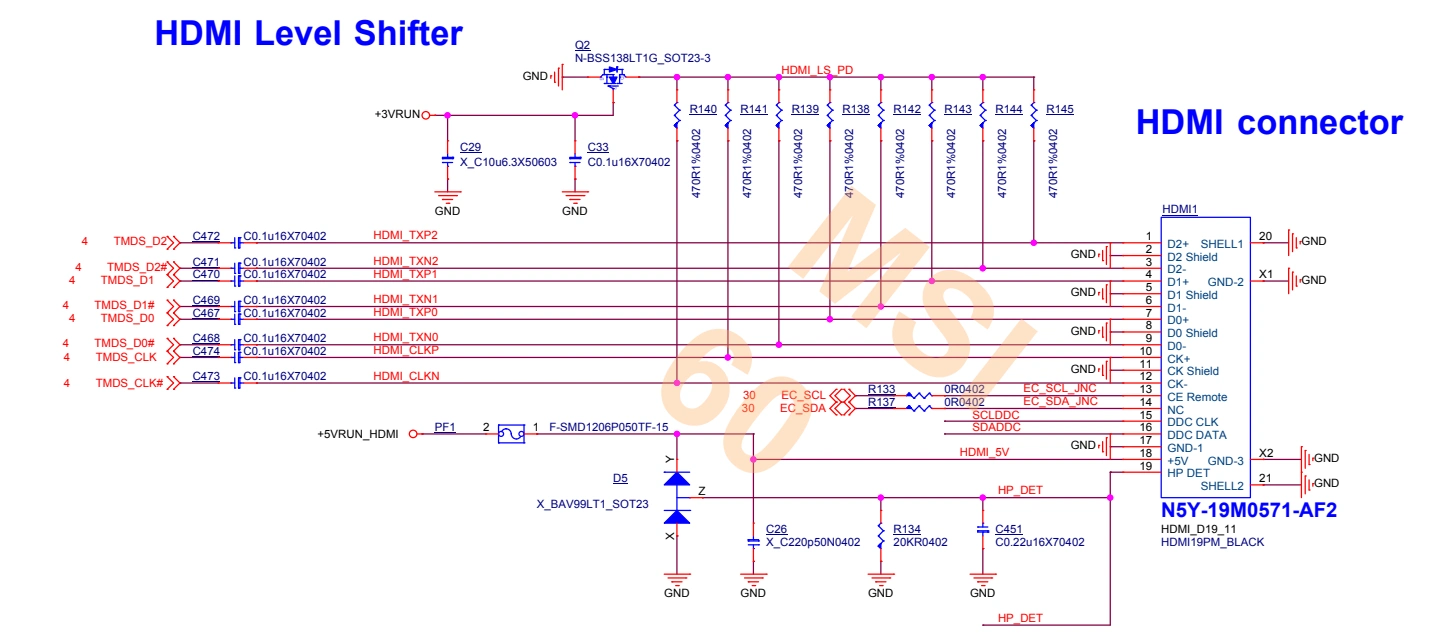

La hoja 35 permite seguir esos pares a través de C467 a C474, los capacitores de acoplamiento, hasta el circuito del conector HDMI1. Los pares de datos tienen una permutación indicada en el plano. Es una razón más para leer las redes completas y no trasladar números de un archivo parecido a una placa distinta.
Ver el circuito HDMI en tamaño completo
El HDMI también tiene líneas de control. En ese mismo diseño, DDC y HPD siguen un recorrido hacia el PCH HM370 mediante componentes intermedios; HPD también llega al EC. Por lo tanto, el puerto no se reduce a ocho señales del procesador. La documentación ayuda a reconocer las rutas posibles y a distinguirlas de la causa efectivamente comprobada en la reparación.
Las interfaces HDMI son sensibles a transitorios y requieren protección adecuada, como explica la nota técnica de Texas Instruments sobre protección ESD. Eso hace plausible investigar los circuitos conectados al puerto. En este equipo no se midió el evento original: no afirmamos que hubiera una tensión determinada, una diferencia de masa concreta o un defecto demostrado en el proyector.
Qué aportó revisar el BIOS antes de intervenir
Se preservó la lectura original y se obtuvo un paquete oficial MSI compatible con la identidad registrada. El bloque de código BIOS comparado coincidía byte por byte con el oficial E16R1IMS.10D. Las diferencias observadas se concentraban en datos variables y en el estado de ME.
La comparación daba un motivo para no asumir corrupción del código como explicación del síntoma. Se preparó una referencia de fábrica, pero no contamos con la confirmación de qué imagen quedó grabada durante la intervención. Por eso, no atribuimos la recuperación a una actualización o a un “clean ME”: el cambio con resultado comunicado fue el trasplante del procesador.
El trasplante de CPU devolvió la imagen
El taller disponía de un procesador donante descrito como el mismo modelo. Se preparó para el trasplante y se realizó la intervención. Después del cambio volvió el video y se confirmó la entrada al BIOS. Al cerrar esta nota, el técnico también confirmó que el equipo funcionó correctamente.
| Comprobación | Antes de la intervención | Después del trasplante |
|---|---|---|
| Encendido | El equipo encendía | El equipo enciende |
| Imagen | Sin video | Video recuperado |
| Entrada al BIOS | Sin imagen para observarla | Confirmada |
| Funcionamiento posterior | Equipo afectado por la falla | Funcionamiento correcto informado por el técnico |
El resultado respalda la intervención sobre CPU y su montaje BGA como solución funcional del caso. Por sí solo no distingue si el defecto original estaba exclusivamente dentro del silicio o en su interconexión. El resultado informado por el taller fue la recuperación de imagen, BIOS y funcionamiento. La confirmación fue general; no se documentó una duración concreta de ensayo.
Un splitter con fuente propia no equivale a aislamiento
Como alternativa de conexión se habló de interponer un splitter HDMI activo con alimentación propia. Es importante explicar qué se está recomendando: disponer de otra etapa de señal y de una fuente externa no demuestra que exista una barrera eléctrica completa entre notebook y proyector.
El aislamiento galvánico requiere un diseño específico de señales y alimentación. El diseño de referencia CN0422 de Analog Devices muestra que una solución aislada trata las líneas de video, DDC, HPD y otras señales de control, además de separar la alimentación. Un splitter común no debe presentarse automáticamente como un protector contra descargas.
Si el objetivo es volver a usar un proyector relacionado con un incidente eléctrico, elegir un accesorio no reemplaza revisar el conjunto de instalación, cableado y equipos. El antecedente orienta esa revisión; no prueba por sí solo qué elemento originó el problema.
Qué enseña este caso de MSI GF63 sin video
El momento de aparición de una falla puede ser tan útil como el síntoma. En esta MSI GF63, relacionar la pérdida de imagen con la conexión HDMI, revisar la alimentación y entender las interfaces del procesador permitió sostener una hipótesis de trabajo que tuvo un resultado concreto con el trasplante.
La recuperación no surgió de una receta aplicable a cualquier MSI que encienda sin imagen. Surgió de las observaciones del equipo, del material técnico consultado y de la prueba realizada en taller. La documentación orientó el análisis; la intervención y su resultado permitieron avanzar sobre el diagnóstico.
