Lenovo IdeaPad 520: desarme, RAM, SSD y batería

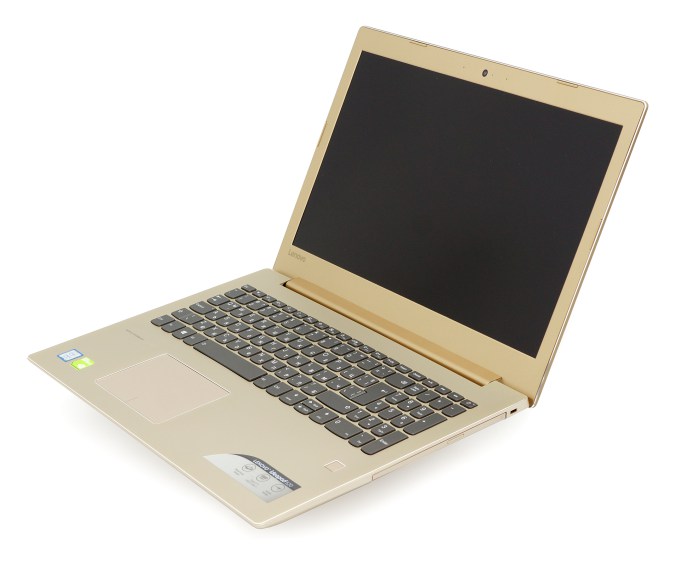

La Lenovo IdeaPad 520 de 15 pulgadas se abre retirando primero la unidad óptica y después la cubierta inferior. Debajo quedan accesibles batería, memoria, disco de 2,5 pulgadas, refrigeración y, según la variante, un conector M.2 cuya disponibilidad física debe verificarse antes de comprar un SSD.

Esta guía corresponde principalmente a la IdeaPad 520-15IKB tipos 80YL y 81BF. Confirmá el tipo de máquina en la etiqueta inferior: la IdeaPad 520S es otro equipo y no comparte este desarme.

Preparación y herramientas

• Destornillador Phillips de precisión.
• Púa plástica para liberar la base.
• Organizador de tornillos y protección antiestática.

Apagá Windows completamente y desconectá cargador y periféricos. No trabajes con el equipo suspendido. Una vez abierto, desconectá la batería interna antes de tocar RAM, discos o conectores.

Retirar la unidad óptica y la base

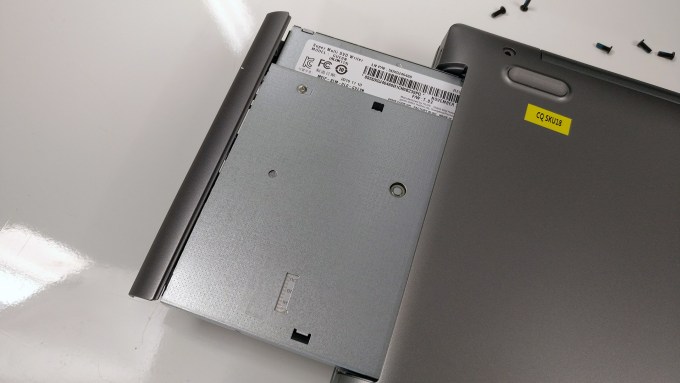

Retirá el tornillo que fija la lectora y extraela en línea recta. Después quitá los tornillos restantes de la base, incluyendo los que puedan quedar accesibles en el alojamiento óptico. Recorré el perímetro con una púa sin introducirla profundamente.

Si la tapa ofrece resistencia, revisá nuevamente las fijaciones. Forzar el plástico puede romper clips o marcar el borde. Al cerrar, encastrá la base antes de ajustar los tornillos y colocá la lectora al final.

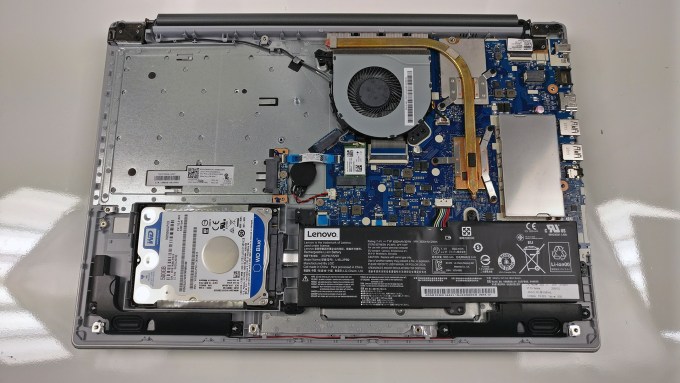

Vista interna

Memoria RAM

La documentación del tipo 80YL describe memoria DDR4 integrada y una ranura SODIMM, con hasta 16 GB totales según configuración. Para cambiar el módulo, separá las trabas laterales y extraelo en el ángulo en que se levanta.

Verificá primero cuánta memoria está soldada y qué módulo hay instalado. Si el equipo no inicia después de la ampliación, reasentá el SODIMM y probá la memoria anterior.

Disco SATA y conector M.2

La bahía principal acepta un HDD o SSD SATA de 2,5 pulgadas y 7 mm. Conservá el caddy, cable y tornillos, y hacé copia de seguridad antes de clonar o reinstalar Windows.

Lenovo documenta almacenamiento M.2 PCIe en algunas variantes. Sin embargo, en la unidad de prueba histórica el conector quedaba interferido por la unidad óptica. Antes de comprar un M.2, abrí el equipo y verificá espacio, conector y soporte reales. No asumas que retirar la lectora garantiza compatibilidad sin comprobar el submodelo.

Batería interna

Esta familia utilizó baterías de 30 o 35 Wh según la variante. Desconectala por el cuerpo del conector, nunca por los cables, y verificá código y voltaje antes del reemplazo. Si está hinchada, suspendé el uso y no cierres la carcasa a la fuerza.

Ventilador y limpieza

La refrigeración combina un ventilador y un heatpipe. Inmovilizá las aspas al retirar polvo y limpiá la salida hacia afuera. Si persisten temperatura alta o apagados, revisá rejilla, ventilador, carga del procesador y contacto térmico antes de cambiar pasta o componentes.

Qué revisar después del armado

• No enciende: comprobá el conector de batería, el cargador y que ningún flex haya quedado atrapado.
• No reconoce la RAM: volvé a colocar el SODIMM y probá el módulo anterior.
• No detecta el disco: revisá el flex SATA, el montaje y el orden de arranque en BIOS. No inicialices una unidad que contenga datos importantes.
• Ventilador acelerado: verificá temperaturas, salida de aire y que el conector del ventilador esté firme.

Preguntas frecuentes

¿Hay que retirar la lectora para abrirla?

Sí. La unidad óptica sale primero y puede ocultar o bloquear fijaciones de la base.

¿Se puede instalar un SSD M.2?

Depende de la variante y del espacio disponible. El conector figura en documentación, pero la unidad óptica interfería en el ejemplar histórico revisado.

¿Toda la memoria RAM es reemplazable?

No. Esta familia puede combinar memoria soldada con una única ranura SODIMM accesible.
