Lenovo V330: desarme, RAM, SSD M.2 y batería

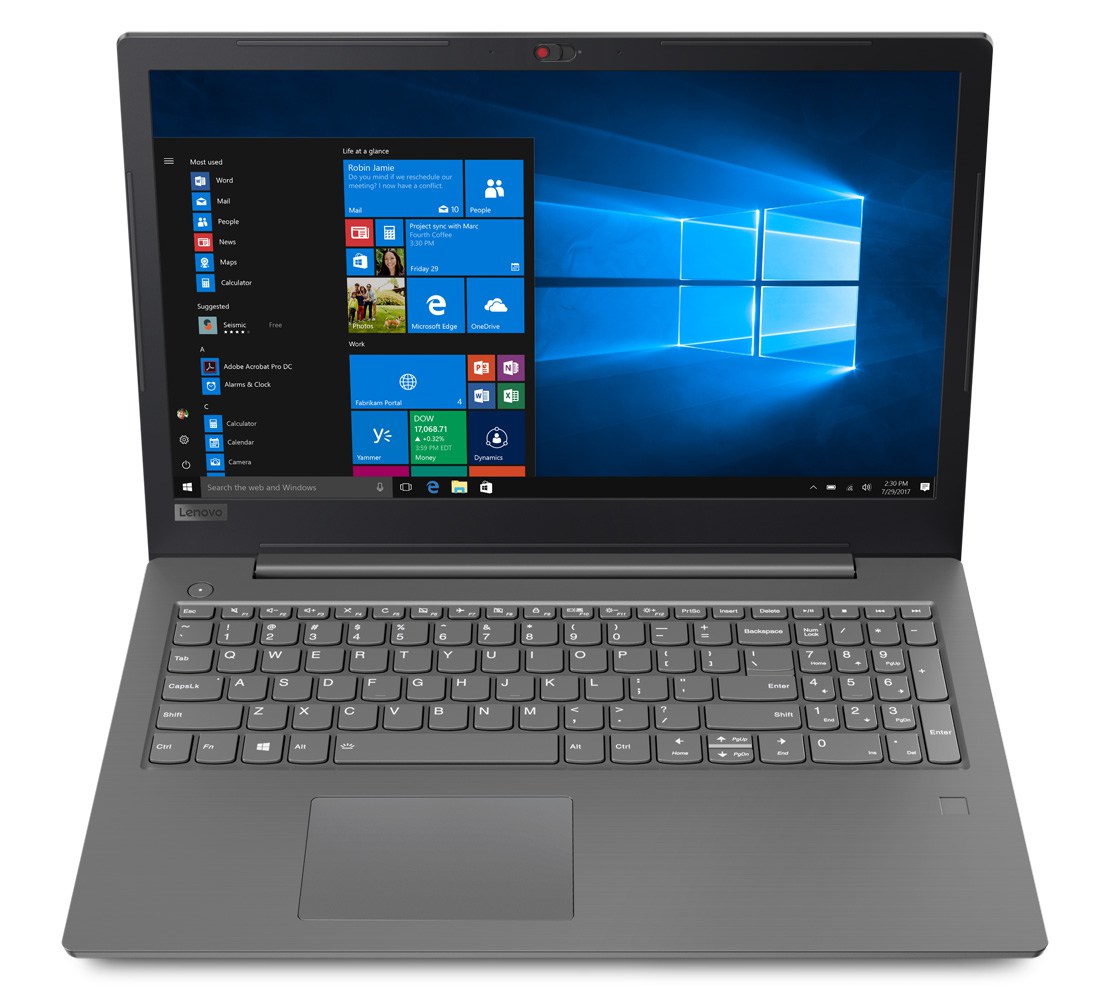

La Lenovo V330 de 15 pulgadas permite acceder a batería, memoria, SSD M.2, disco SATA y refrigeración retirando la unidad óptica y la base inferior. El procedimiento es directo, pero hay dos tornillos ocultos en el alojamiento de la lectora y varios cables próximos al borde.
Esta guía corresponde principalmente a la V330-15IKB tipo 81AX. Confirmá siempre el tipo de máquina en la etiqueta inferior porque existen variantes V330 de 14 y 15 pulgadas con diferencias internas.
Herramientas y preparación
- Destornillador Phillips y herramienta adecuada para los dos tornillos planos.
- Púa plástica para separar la base.
- Organizador de tornillos y protección antiestática.
Apagá Windows completamente y desconectá cargador y periféricos. No trabajes con el equipo suspendido. Al abrirlo, desconectá primero la batería interna antes de manipular memoria, discos o placa.
Retirar la unidad óptica y la tapa inferior
Deslizá el seguro inferior para liberar la lectora y extraela en línea recta. Con la unidad fuera quedan visibles dos tornillos adicionales. El montaje documentado usa 11 tornillos Phillips y dos tornillos de cabeza plana dentro del alojamiento óptico.
Después de retirar todos los tornillos, recorré el perímetro con una púa. No introduzcas metal ni fuerces una zona que siga sujeta. Al cerrar, encastrá primero los clips, colocá los tornillos en su posición y reinstalá la lectora al final.

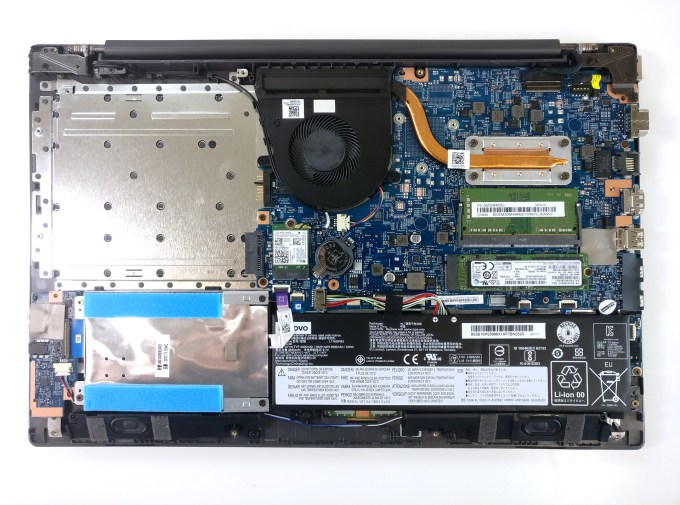

Vista general de componentes
La unidad óptica ocupa una zona importante del chasis. El resto queda organizado alrededor de una batería interna de 30 Wh, una ranura SODIMM accesible, el conector M.2 y la bahía SATA de 2,5 pulgadas.
Memoria RAM

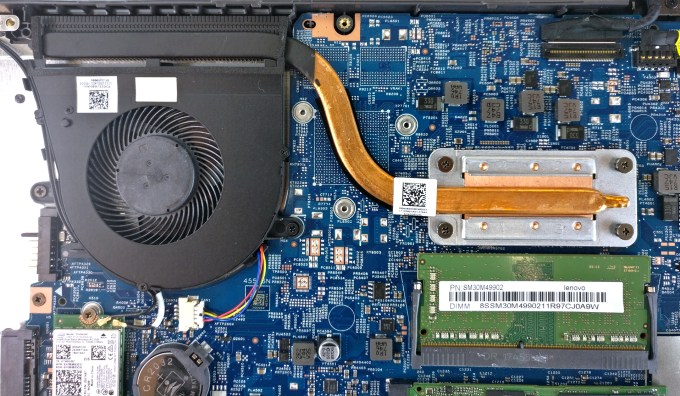

La imagen muestra una ranura SODIMM DDR4-2400 ocupada. Algunas variantes pueden combinar memoria integrada con este módulo reemplazable, por lo que la capacidad máxima depende del tipo de máquina. Verificá la configuración real antes de comprar.
Para retirar el módulo, separá las trabas laterales y extraelo en el ángulo en que se levanta. Si después del cambio no inicia, reasentá la memoria y probá el módulo anterior.

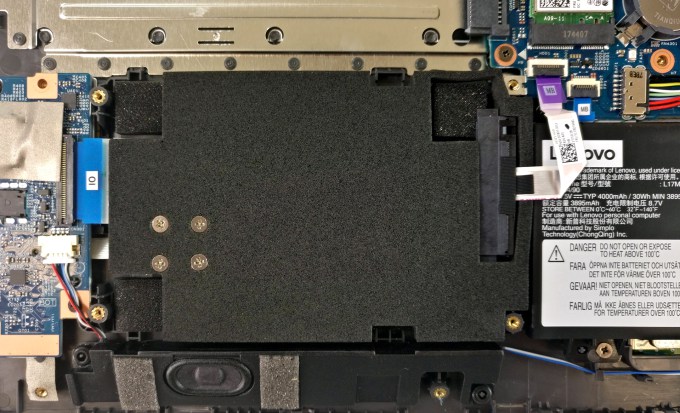

SSD M.2 y disco SATA
La V330 documentada dispone de una ranura M.2 2280 PCIe y de una bahía SATA de 2,5 pulgadas. Es posible combinar ambas unidades. Antes de cambiar el SSD del sistema prepará copia de seguridad, clonación o instalación limpia de Windows.
No tires del flex SATA y conservá el caddy, las espumas y sus cuatro tornillos. Si la bahía vino vacía, comprobá que estén presentes cable y soporte. Luego del cambio revisá BIOS y orden de arranque.

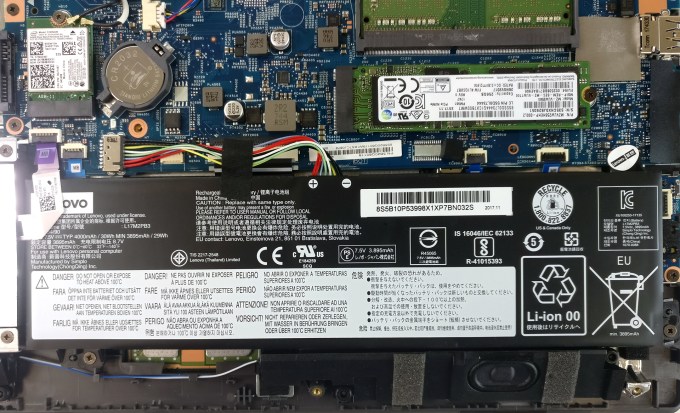

Batería interna de 30 Wh
Desconectá la batería por el cuerpo del conector, sin tirar de los cables. Confirmá código, voltaje y tipo de máquina antes del reemplazo. Si está hinchada, suspendé el uso: no la presiones ni cierres la tapa a la fuerza.
Ventilador y limpieza
La refrigeración utiliza un ventilador, un heatpipe corto y un disipador. Mantené inmóviles las aspas al retirar polvo y limpiá la salida hacia afuera. Si continúa calentando, medí temperaturas y revisá ventilador, rejilla y contacto térmico antes de cambiar piezas.
Preguntas frecuentes
¿Hay que retirar la lectora para abrirla?
Sí. Debajo de la unidad óptica hay dos tornillos adicionales que sujetan la base.
¿Admite M.2 y disco SATA juntos?
Sí, la distribución contempla ambos, siempre que la bahía SATA conserve cable y soporte.
¿Toda la RAM es reemplazable?
Hay una ranura SODIMM accesible; la memoria adicional puede variar o estar integrada según el tipo de máquina.
