Lenovo Yoga 520 (Flex 5): desarme, RAM y almacenamiento
La Lenovo Yoga 520 —también comercializada como Flex 5 en algunos mercados— es una convertible de 14 pulgadas con buenas posibilidades de actualización para su tamaño. Dispone de memoria SODIMM, SSD M.2 y, según la configuración, una bahía de 2,5 pulgadas.
Antes de abrirla: apagá Windows completamente, desconectá cargador y periféricos, y trabajá sobre una superficie sin estática. Si no tenés herramientas o experiencia, no fuerces el chasis.

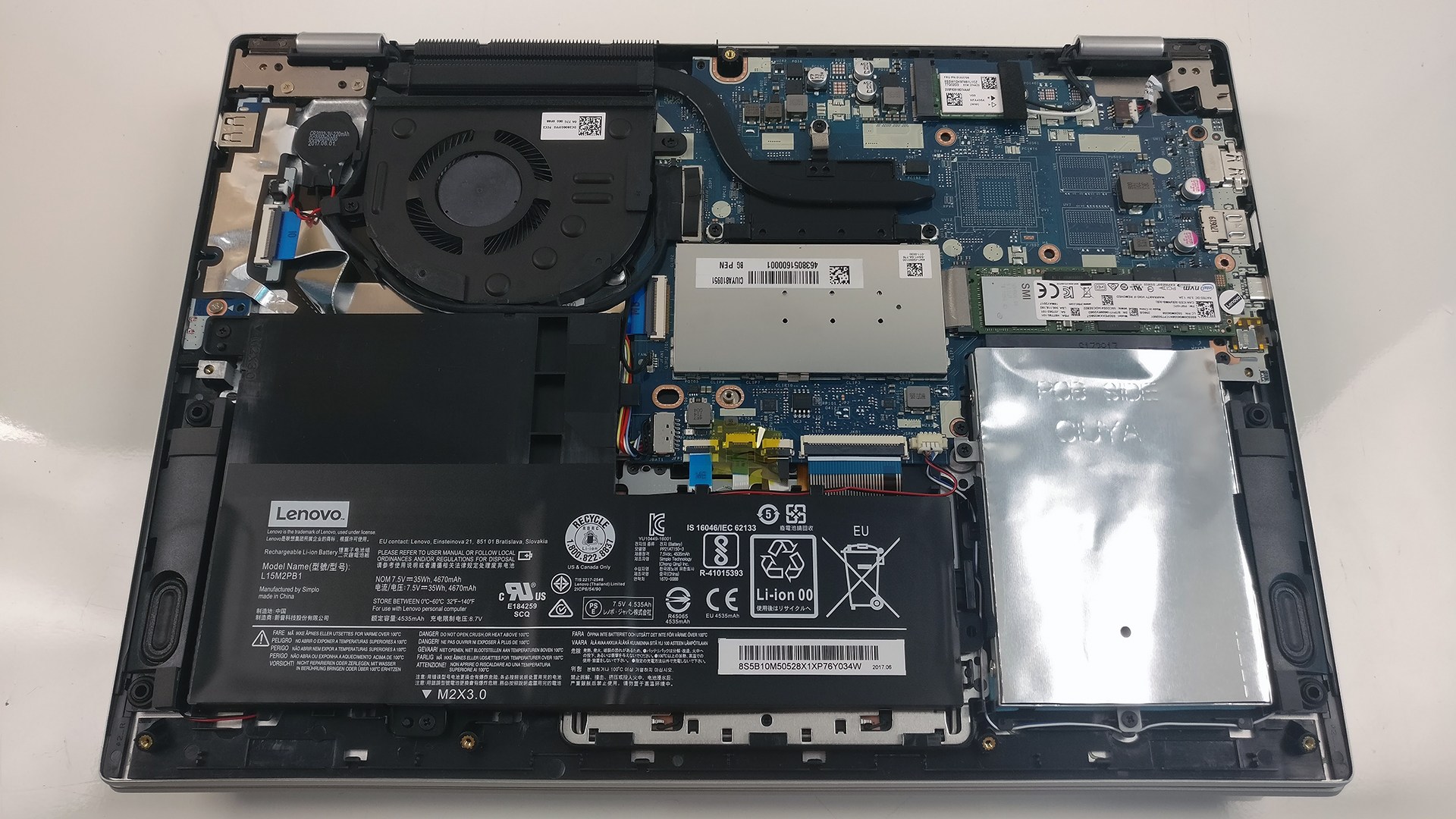

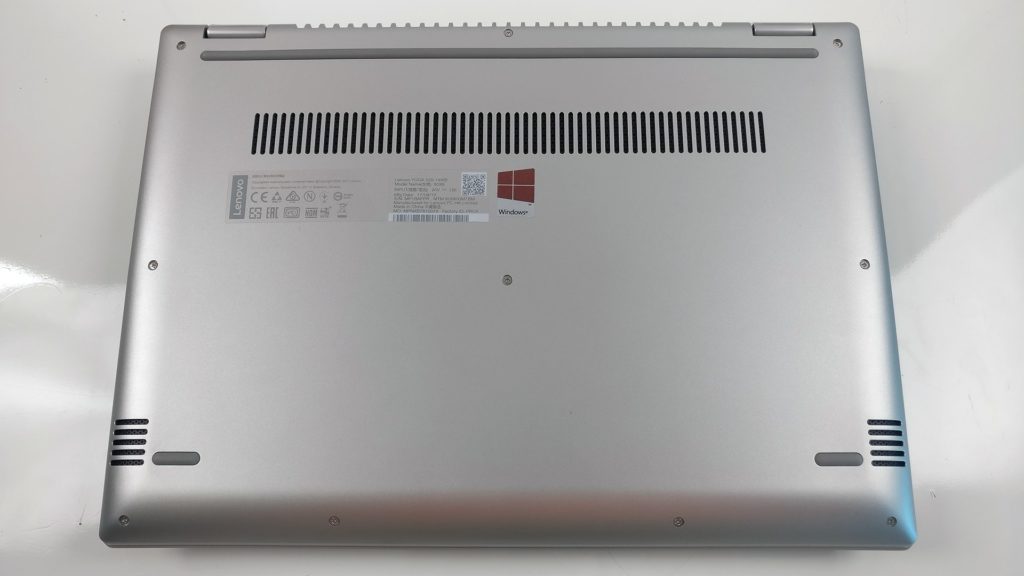

Retirar la tapa inferior
Hay que quitar todos los tornillos visibles de la base y luego liberar gradualmente los clips con una púa plástica. Conviene empezar por un sector con holgura y recorrer el perímetro; levantar de golpe puede quebrar trabas o marcar la carcasa.
Almacenamiento: M.2 y bahía de 2,5 pulgadas

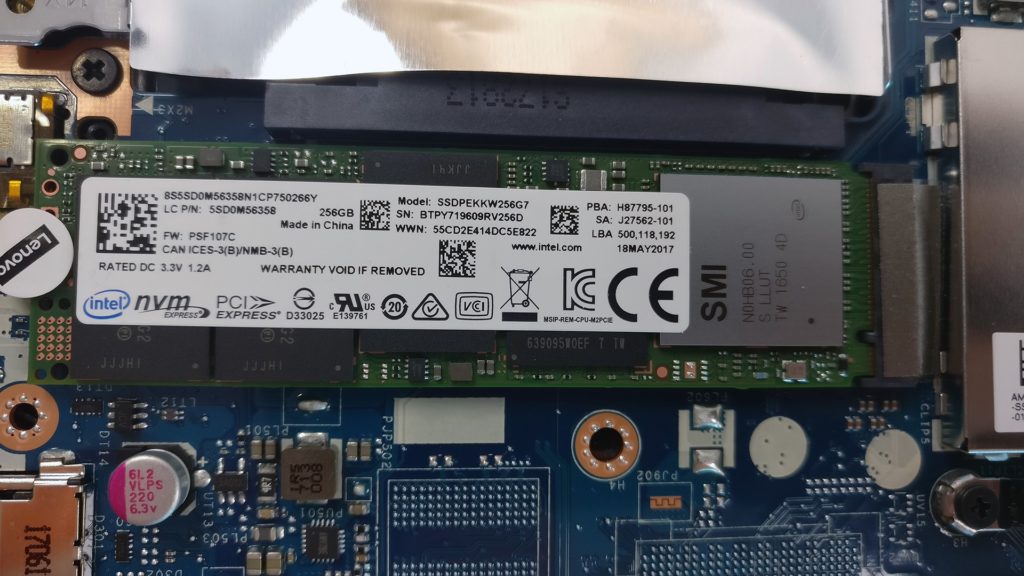

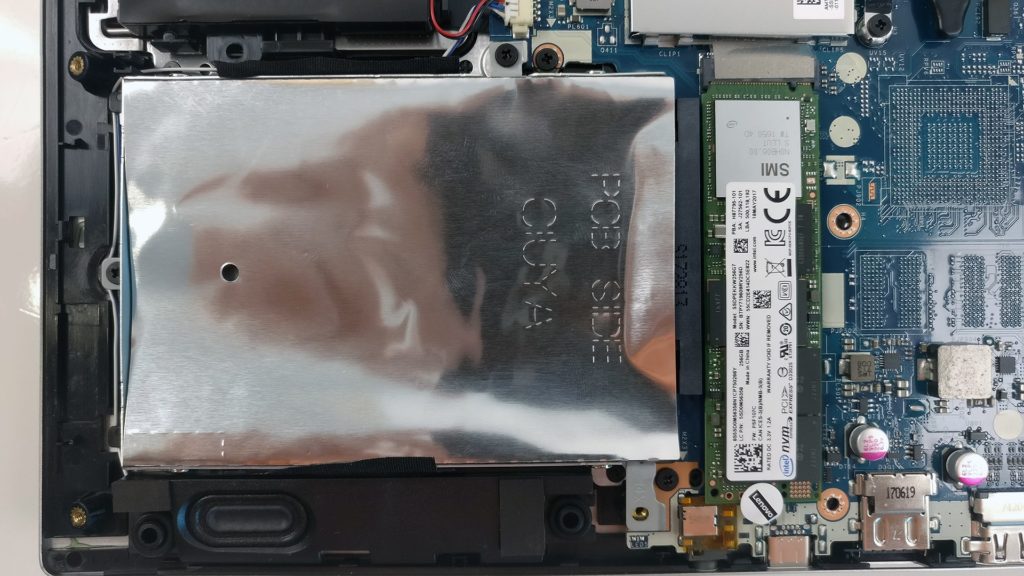

La unidad fotografiada incorpora un SSD Intel M.2 2280 PCIe NVMe de 256 GB. A su lado queda libre la bahía para una unidad SATA de 2,5 pulgadas. Esa bahía física no garantiza que todas las notebooks incluyan el cable, conector intermedio, caddy y tornillos necesarios; hay que comprobarlos antes de comprar el disco.
Antes de reemplazar el SSD, hacé una copia de seguridad y prepará el sistema de recuperación. Confirmá también si el equipo admite NVMe o utiliza una variante SATA, porque las configuraciones cambiaban según región y número de máquina.
Memoria RAM y placa Wi-Fi

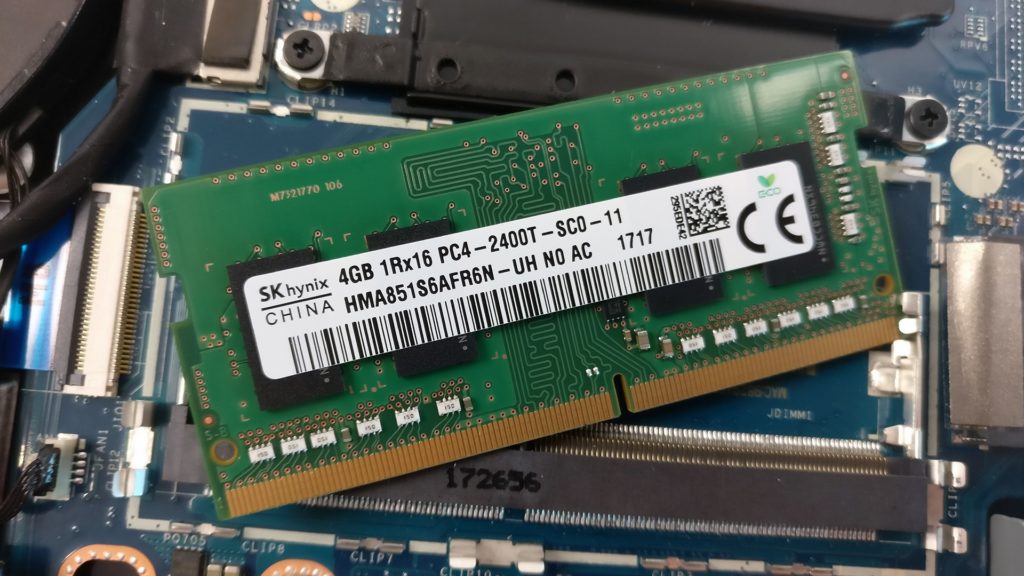

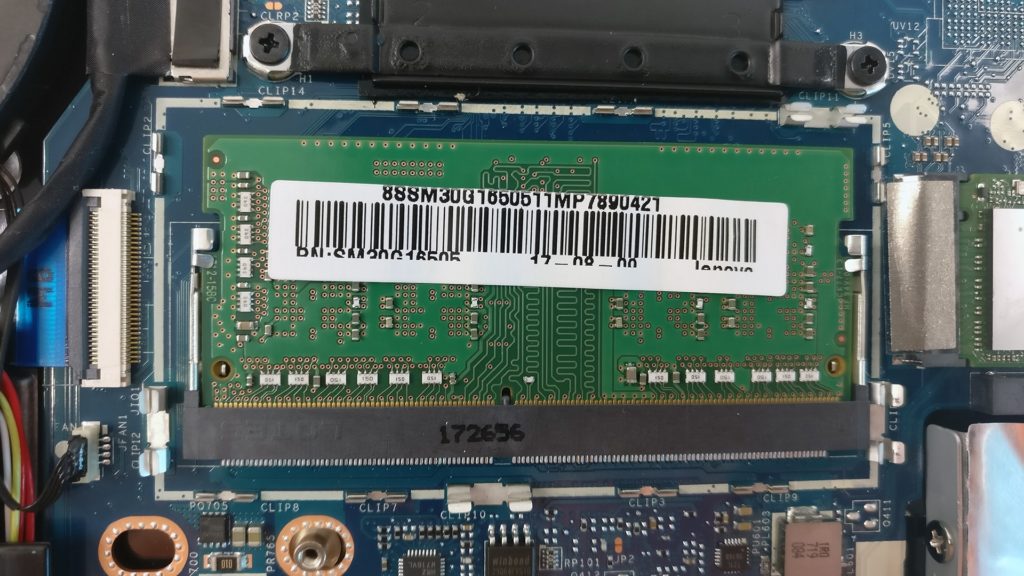

La Yoga 520-14IKB tiene una ranura SODIMM DDR4, oculta debajo de un blindaje metálico sujeto por clips. Lenovo documenta hasta 16 GB para esta plataforma. Para evitar daños, el blindaje se libera por sus puntos de sujeción sin doblarlo ni hacer palanca sobre componentes de la placa.

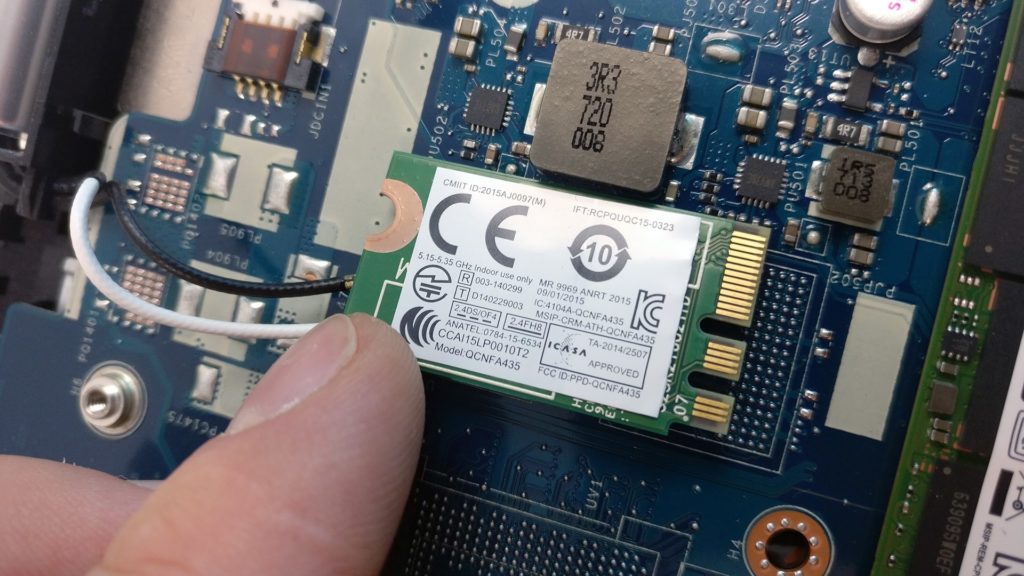

El módulo Wi-Fi es reemplazable y está cerca de una bisagra. La unidad de referencia llevaba un Qualcomm QCNFA435. Al desconectar las antenas hay que levantar cada terminal en forma vertical desde su conector, sin tirar del cable.
Batería y refrigeración

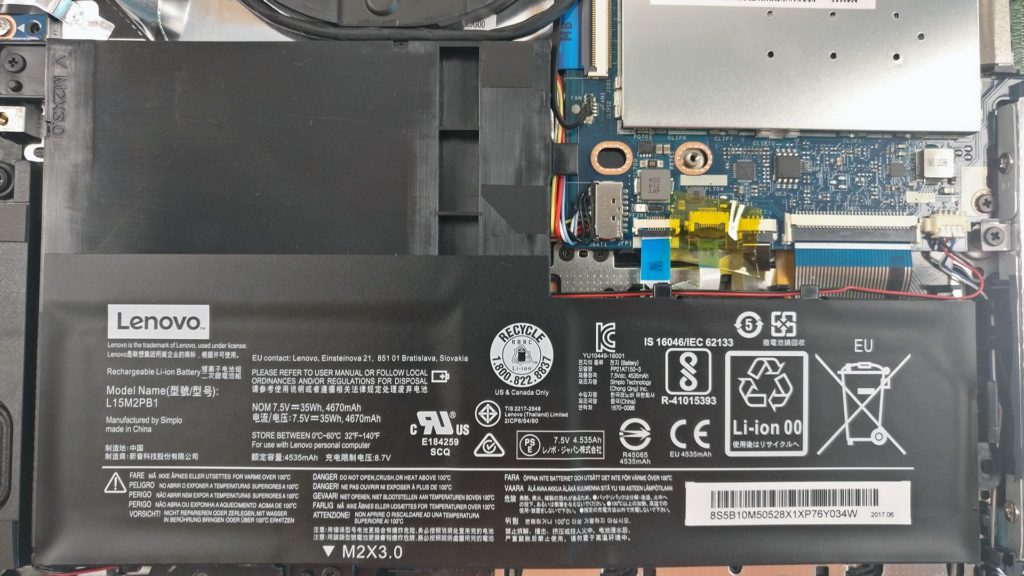

Lenovo ofreció baterías de 35 y 52,5 Wh según la variante. La fotografiada corresponde a la opción pequeña. Siempre se debe desconectar la batería antes de manipular RAM, SSD, Wi-Fi o sistema térmico; si está inflada, el equipo no debe seguir en uso.

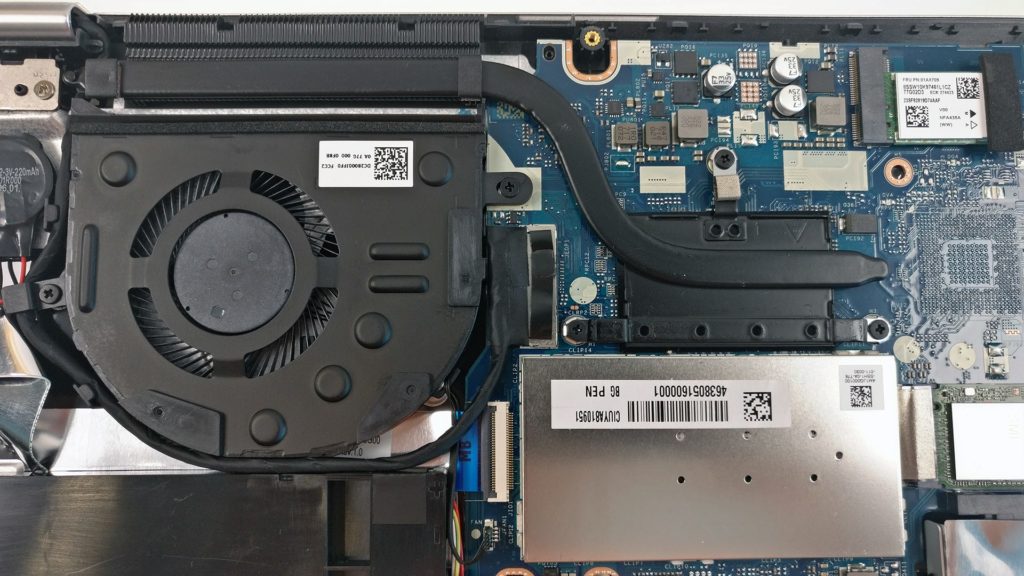

La refrigeración es simple: un ventilador y un heatpipe corto. Durante el mantenimiento conviene retirar pelusa de las aletas de salida, comprobar que el ventilador no roce y mantener despejada la entrada de aire.
Fuentes: manual de mantenimiento oficial Lenovo Yoga 520-14IKB y guía fotográfica original de LaptopMedia. Para asistencia técnica, consultá nuestro servicio de reparación.
